1、主要用途與適用范圍
WFY7—25/30/50/75盤管機是專用于蒸發器、換熱器等盤管彎曲成型的一種專用設備，它可以將金屬管材在基本不改變截面特征的情況下彎曲成小直徑（5D左右）的筒形，弧形或螺旋形等工件，廣泛用于蒸發器、換熱器、石油、化工、水電、金屬結構和機械制造等行業中。

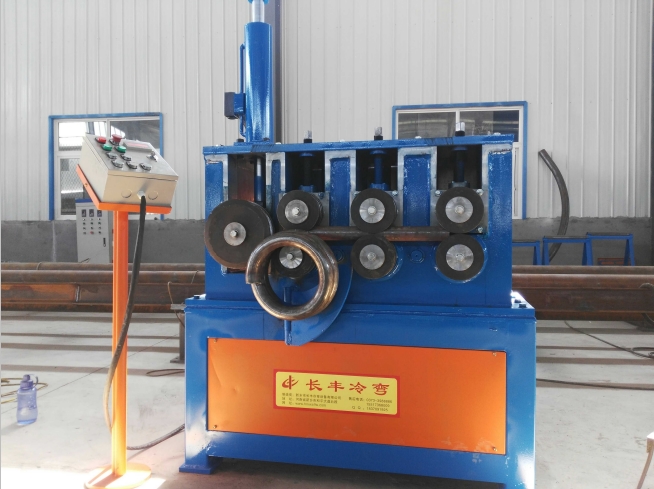

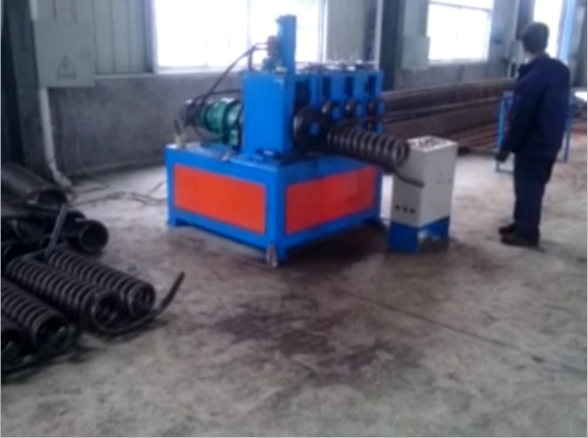

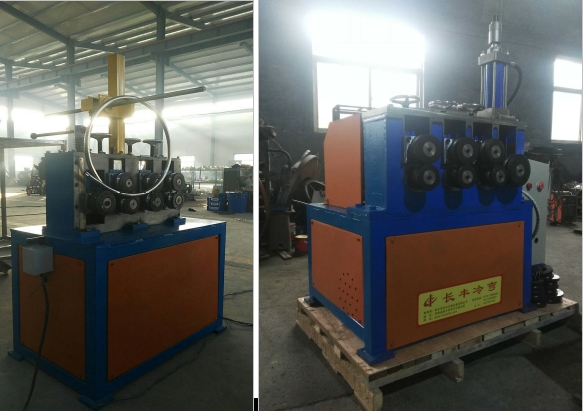

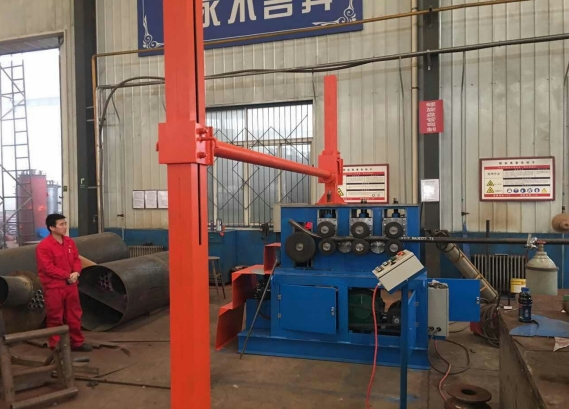

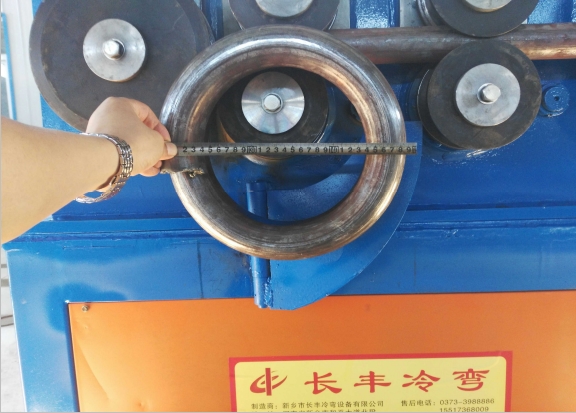

2、主機及工況圖片
主要技術參數
型號技術參數 | WFY7-25 | WFY7-30 | WFY7-50 | WFY7-75 | |
型材*大抗彎截面模數Cm3 | 1 | 5 | 12 | 21 | |
卷彎速度m/min | 5.6 | 5.6 | 5.0 | 2.8 | |
型材屈服*限MPa | 345 | 345 | 345 | 345 | |
油缸推力T | 手動 | 8 | 18 | 25 | |
圓鋼 | *大截面型號 | Ф18 | Ф25 | Ф38 | Ф48 |
*小彎曲半徑 | 30 | 50 | 80 | 100 | |
扁鋼平彎 | *大截面mm | 5×30 | 6×30 | 12×70 | 25×80 |
*小彎曲半徑mm | 90 | 90 | 150 | 150 | |
圓管（5D) | *大截面型號 | Ф25×2 | Ф28×3 | Ф51×5 | Ф76×5 |
*小彎曲半徑mm | 65 | 70 | 135 | 190 | |
*小截面型號 | Ф6×1 | Ф6×1 | Ф18×1.5 | Ф20×1.5 | |
*小彎曲半徑mm | 30 | 30 | 60 | 80 | |
方管 | *大截面型號 | 25×25×2.5 | 30×30×2.5 | 50×50×6 | 80×80×6 |
*小彎曲半徑mm | 150 | 150 | 250 | 300 | |
*小截面型號 | 10×2 | 10×2 | 20×2 | 20×2 | |
*小彎曲半徑mm | 40 | 40 | 60 | 80 | |
